Dureté Brinell

Un article de Wikipédia, l'encyclopédie libre.

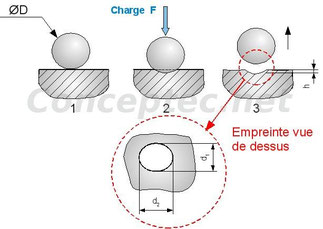

Schéma de principe

L'échelle de Brinell mesure la dureté des métaux, par la compression d'une bille, généralement en acier, sur le matériau que l'on désire tester.

Sommaire



  • 1 Histoire
  • 2 Principe
  • 3 Conventions de notation
  • 4 Valeurs communes
  • 5 Normes
  • 6 Articles connexes

Histoire

Elle a été proposée en 1900 par l'ingénieur suédois Johan August Brinell (1849-1925), travaillant sur la transformation de l'acier selon la température.

La norme Brinell a été éditée dès 1924.

Principe

La méthode consiste à appliquer sur la surface du matériau dont on veut mesurer la dureté une bille en matériau dur d'un certain diamètre D avec force m donnée mesurée en kilogramme-force pendant une durée t. Après retrait, on mesure la taille de l'empreinte laissée, une calotte sphérique de diamètre d.

La dureté Brinell ou nombre de Brinell est notée HB ou BH, le sigle complet est BHN pour Brinell Hardness Number.


Les formules permettant d'obtenir une valeur sur l'échelle de Brinell sont les suivantes :



HB = Dureté Brinell.
F = Force appliquée [N]
D = Diamètre de la bille. [mm]
d = Diamètre de l'empreinte laissée par la bille. [mm]



HB = Dureté Brinell.
F = Force appliquée [N]
D = Diamètre de la bille. [mm]
d = Diamètre de l'empreinte laissée par la bille. [mm]
g = Accélération terrestre. [m s-2] (9.80665)



La dimension de HB est celle d'une pression : F/S une force divisée par une surface. C'est la force appliquée rapportée à la surface de la calotte sphérique de la déformée, c’est-à-dire la pression de contact hors déformation élastique comme dans les autres essais comme Rockwell (HRB ou HRC) ou Vickers (HV). Les différents essais donnent les valeurs approchantes les uns des autres, à l'influence près, de la forme du pénétrateur.

Bien qu’homogène à une 'contrainte de résistance à la pénétration', la dureté doit être exprimée, selon les normes, comme un nombre sans dimension.

Conventions de notation

L'essai est réalisé avec une bille en acier dur dans le cas général. Le chiffre dureté obtenu est noté alors HBS. Pour les métaux très durs, une bille en carbure de tungstène est utilisée à la place de la traditionnelle bille en acier et le chiffre de dureté obtenu est noté HBW (W est le symbole chimique du tungstène, de l'allemand Wolfram).

Le diamètre de la bille est de 10 millimètre dans le cas général. Pour les matériaux très durs, on peut utiliser des billes d'un diamètre inférieur.

La force appliquée est de 3000 kgf dans le cas général (soit 29430 N). Pour des métaux peu durs, une plus petite force est appliquée.

La durée d'application est de 15 secondes en général et varie pareillement en fonction de la dureté du matériau (plus courte pour un matériau tendre, plus longue, jusqu'à 30 s, pour un matériau dur). Pour réaliser un essai de dureté Brinell, certaines précautions opératoires doivent être prises. La charge doit par exemple être appliquée progressivement de façon à atteindre au bout de 15 secondes la charge fixée. L’état de surface doit être de qualité, de façon à pouvoir lire aisément le diamètre de l’empreinte.

La mesure est notée par un chiffres placés devant le symbole HBS ou HBW, qui donne la valeur de la dureté, suivis de trois chiffres placés derrière le symbole, qui indiquent les conditions de l’essai.

  • Le premier donne le diamètre de la bille (en mm).
  • Le second indique la valeur de la charge (en N) multipliée par le facteur de proportionnalité 0,102 (autrement dit la charge exprimée en kgf).
  • le troisième chiffre donne la durée de maintien de la charge (en seconde).

Par exemple, 350 HBS 5/750/20 correspond à une dureté Brinell de 350 mesurée avec une bille en acier de 5 mm de diamètre, sous une charge de 7355 N (750 kgf) maintenue pendant 20 secondes. Autre exemple, 600 HBW 1/30/20 correspond à une dureté Brinell de 600 mesurée avec une bille en carbure de tungstène de 1 mm de diamètre, sous une charge de 294,2 N (30 kgf) maintenue pendant 20 secondes. Les billes habituellement utilisées pour les essais Brinell ont des diamètres de 1 - 2 - 2,5 - 5 et 10 mm.

On trouve également une notation simplifiée en deux chiffres, qui omet la durée de maintien de la charge (comme dans le tableau ci-après).

Si aucun chiffre ne figure derrière le symbole HBS ou HBW, cela signifie que l’essai a été réalisé dans des conditions 'normales', c’est-à-dire avec une bille de 10 mm de diamètre et sous une charge de 29 430 N appliquée pendant 10 à 15 s.

Valeurs communes

Voici quelques valeurs du nombre de Brinell pour plusieurs matériaux :

Matériau

Nombre de Brinell

Bois tendre (e.g., pin)

1.6 HBS 10/100

Bois dur

2.6 à 7.0 HBS 10/100

Aluminium

15 HB

Cuivre

35 HB

Acier doux

120 HB

Acier inoxydable

250 HB

Verre

550 HB

Acier à outil

650 à 700 HB

Normes

L'utilisation de l'échelle de Brinell est normalisée par l'Organisation internationale de normalisation (ISO) et le Comité européen de normalisation (CEN) :

  • ISO 6506-1 : Matériaux métalliques -- Essai de dureté Brinell - Partie 1: Méthode d'essai
  • ISO 6506-2 : Matériaux métalliques -- Essai de dureté Brinell - Partie 2: Vérification et étalonnage des machines d'essai
  • ISO 6506-3 : Matériaux métalliques -- Essai de dureté Brinell - Partie 3: Étalonnage des blocs de référence
  • ISO 6506-4 : Matériaux métalliques -- Essai de dureté Brinell - Partie 4: Tableau des valeurs de dureté

Et l'ASTM International :

  • ASTM E10 : Standard method for Brinell hardness of metallic materials




Dureté (matériau)

Un article de Wikipédia, l'encyclopédie libre.



La dureté d'un matériau définit la résistance qu'oppose une surface de l'échantillon à la pénétration d'un corps plus dur, par exemple la bille ou la pointe d'un duromètre. À la différence des minéraux dont la dureté est caractérisée par rayage (voir Échelle de Mohs), on utilise généralement des essais de rebondissement ou de pénétration pour caractériser la dureté des métaux, des matières plastiques et des élastomères. Ces essais ont l'avantage d'être plus simples à réaliser et de donner des résultats reproductibles.
Il existe une grande variété d'essais de dureté possibles : Brinell (symbole de dureté HB), Rockwell (HR), Vickers (HV), Shore A et D, etc. Ils sont très utilisés en contrôle qualité pour comparer ou estimer la résistance ou la rigidité des matériaux.

Sommaire



  • 1 Mesure de dureté par rebondissement
  • 2 Mesures de dureté par pénétration intense
    • 2.1 Essai de Dureté Vickers
      • 2.1.1 Principe
    • 2.2 Essai de Dureté Brinell
      • 2.2.1 Principe
      • 2.2.2 Le matériau à tester
      • 2.2.3 Mode opératoire
      • 2.2.4 Normes
      • 2.2.5 Variante: Essai de dureté Meyer
    • 2.3 Essai de dureté Rockwell
      • 2.3.1 Principe
      • 2.3.2 Les différentes échelles
      • 2.3.3 Dureté Rockwell superficielle
    • 2.4 Comparaison entre les méthodes par pénétration
  • 3 Mesure de microdureté
  • 4 Annexes
    • 4.1 Articles connexes
    • 4.2 Liens externes

Mesure de dureté par rebondissement





Hystérésis élastique d'un élastomère idéal. La surface dans le centre de la boucle d'hystérésis correspond à l'énergie dissipée en chaleur.

Cet essai est principalement utilisé pour tester la dureté des élastomères. Pour cela on laisse chuter bien verticalement et d'une hauteur fixe une petite masse d'acier terminée par un diamant arrondi. La masse est guidée dans sa chute par un tube lisse. La dureté est évaluée ensuite d'après la hauteur du rebond.

Cet essai mesure l'énergie de déformation élastique absorbée par les matériaux. Pour bien comprendre cela il faut observer les courbes de traction d'un élastomère avec cycle de charge et de décharge dans le domaine élastique. On remarque donc que dans le cas des élastomères, la charge et la décharge élastique n'empruntent pas le même chemin comme cela peut être le cas avec un matériau cristallin.

Dans un plan « contrainte - déformation », la surface sous la courbe a la dimension d'une énergie. L'aire sous la courbe de traction élastique correspond donc à l'énergie élastique absorbée par le matériau. L'aire sous la courbe de décharge correspond à l'énergie restituée par le matériau. La différence des deux surfaces correspond à l'énergie mécanique dégradée par le matériau. Un matériau « caoutchouteux » ne rend donc pas toute l'énergie absorbée, c'est d'ailleurs pour cela qu'il est si souvent utilisé pour amortir les vibrations.

Plus l'élastomère sera dur, plus il se comportera comme un matériau ordinaire de type cristallin. Plus l'élastomère sera mou, plus il absorbera d'énergie élastique[réf. nécessaire]. On remarque donc ici la différence de signification des mots « dur » et « mou » entre polymères et cristallins.


Il existe aussi une variante de cet essai pour les alliages métalliques. Le mode opératoire reste identique mais l'interprétation est différente. Il s'agit dans ce cas de mesurer l'énergie de déformation plastique absorbée par le matériau. Si le choc est parfaitement élastique (pas de déformation plastique, pièce à tester très dure), la pointe rebondit théoriquement jusqu'à sa hauteur de lâcher (en négligeant les frottements) ; on peut relier la différence de hauteur h à l'énergie cinétique ΔEc absorbée lors du choc :



m est la masse lâchée et g est l'accélération de la gravité. Dans le cas d'un objet extrêmement mou, la pointe s'enfonce et ne rebondit pas. Les appareils sont en principe étalonnés pour obtenir une dureté de 100 pour un acier trempé à 0,9 % de carbone et d'environ 35 pour les aciers doux.


Notons cependant que les résultats d'un essai effectué au moyen d'un duromètre Shore dépendent beaucoup de l'état de surface de la pièce testée. L'appareil, si possible équipé de larges poignées pour une pression d'application constante, doit être tenu de manière bien verticale pour éviter d'avoir des frottements qui fausseraient la mesure. Enfin, pour garantir des mesures reproductibles, la masse de la pièce à mesurer doit être beaucoup plus importante que la masse du pénétrateur.

Son unité est le daN/mm²

Mesures de dureté par pénétration intense [modifier]

Il s'agit des essais les plus couramment pratiqués. Le principe est toujours identique : un pénétrateur indéformable laisse une empreinte dans le matériau à tester. On mesure les dimensions de l'empreinte et on en déduit la dureté.

Dans une première approche, on peut relier de manière assez simple la limite d'élasticité Re avec la surface de l'empreinte : plus l'objet pénétrant s'enfonce, plus la surface S de pression s'agrandit, donc la force F étant constante, plus la contrainte diminue. Lorsque la contrainte n'est plus suffisante pour déformer plastiquement le solide à tester, l'objet pénétrant s'arrête, et on a donc :



Les valeurs de dureté obtenues grâce aux différents protocoles et dispositifs d'essais indiqués ci-dessous sont cette limite d'élasticité Re mais les résultats ne sont pas identiques car ces calculs simplifiés prennent en compte la surface de la projection de l'empreinte (comme un disque ou un carré) au lieu de prendre en compte la vraie surface de l'empreinte (comme la surface de la calotte sphérique ou des facettes de l'empreinte pyramidale). Un essai Brinell et un essai Vickers sur la même éprouvette ne donnent pas la même valeur en résultat, mais en ramenant par le calcul la valeur de la force à la vraie surface de l'empreinte (respectivement un calotte sphérique ou une pyramide), on tombe dans les deux cas sur la même valeur qui est la valeur « de pression » du matériau solide.

Elles ne prennent pas en compte l'écrouissage qui est différent pour chaque type d'essai.

Essai de Dureté Vickers

Principe





Principe de la dureté Vickers

La mesure de dureté Vickers se fait avec une pointe pyramidale normalisée en diamant de base carrée et d'angle au sommet entre faces égal à 136°. L'empreinte a donc la forme d'un carré ; on mesure les deux diagonales d1 et d2 de ce carré à l'aide d'un appareil optique. On obtient la valeur d en effectuant la moyenne de d1 et d2. C'est d qui sera utilisé pour le calcul de la dureté. La force et la durée de l'appui sont également normalisées.



HV = Dureté Vickers.
F = Force appliquée [N]
d = Moyenne des diagonales de l'empreinte [mm]
g = Accélération terrestre. [m s-2] (9.80665)



Le degré de dureté, noté Hv, est ensuite lu sur un abaque (une table) ; il y a un abaque par force d'appui.

Norme Européenne pour la dureté Vickers:

  • ·
  •
    • EN ISO 6507-1 - Essai de dureté Vickers - Méthode d'essai
    • EN ISO 6507-2 - Essai de dureté Vickers - Entretien de l'équipement

Essai de Dureté Brinell





Principe de la dureté Brinell

Principe

L'essai consiste à faire pénétrer en appliquant une force F un pénétrateur ayant une forme de bille diamètre D, généralement du carbure poli, dans un métal afin d'en déduire la dureté du matériau.



HB = Dureté Brinell.
m = Masse appliquée. [kgf] 1 [kgf] = 9,806 65 [N]
D = Diamètre de la bille. [mm]
d = Diamètre de l'empreinte laissée par la bille. [mm]



Le matériau à tester

La surface doit être plane et nettoyée (sans lubrifiant, oxyde ou calamine). Il est nécessaire d'avoir une épaisseur suffisante afin que la pénétration de la bille ne déforme pas le matériau. Dans le cas contraire, la mesure ne serait pas fiable. Il faut une épaisseur d'au moins huit fois la profondeur h de l'empreinte.

Mode opératoire

Placer le pénétrateur en contact avec la surface du matériau. Appliquer la force. Maintenir cette charge pendant 10 à 15 secondes.

Mesurer sur l'empreinte deux diamètres à 90° l'un de l'autre. La mesure est effectuée à l'aide d'un dispositif grossissant et d'une règle graduée tenant compte du facteur de grossissement.

Normes

  • Normes européennes (EN) et internationales (ISO) :
    • EN ISO 6506-1 : Matériaux métalliques - Essai de dureté Brinell - Partie 1 : Méthode d'essai
    • EN ISO 6506-2 : Matériaux métalliques - Essai de dureté Brinell - Partie 2 : Vérification et étalonnage des machines d'essai
    • EN ISO 6506-3 : Matériaux métalliques - Essai de dureté Brinell - Partie 3 : Étalonnage des blocs de référence
  • Norme américaine (ASTM) :
    • ASTM E10 : Standard method for Brinell hardness of metallic materials

Variante: Essai de dureté Meyer

Le pénétrateur est identique au pénétrateur de la dureté Brinell. D'une manière plus générale, on utilise le même duromètre que celui utilisé pour la dureté Brinell.

La mesure est effectuée avec les mêmes principes que la dureté Brinell. Les valeurs de dureté Meyer sont calculées avec la formule suivante :



avec





Essai de dureté Rockwell

Principe





Principe de la dureté Rockwell (échelle B, bille en acier)

Les essais de dureté Rockwell sont des essais de pénétration. Il existe en fait plusieurs types de pénétrateurs qui sont constitués d'un cône en diamant ou d'une bille en acier trempé polie. Pour obtenir une valeur de dureté Rockwell, on mesure une pénétration rémanente du pénétrateur sur lequel on applique une faible charge.

L'essai se déroule en trois phases :

  • application sur le pénétrateur d'une charge initiale F0= 98 N (soit 10 kgf). Le pénétrateur s'enfonce d'une profondeur initiale I. Cette profondeur étant l'origine qui sera utilisée pour mesure la dureté Rockwell ;
  • application d'une force supplémentaire F1. Le pénétrateur s'enfonce d'une profondeur de P ;
  • relâchement de la force F1 et lecture de l'indicateur d'enfoncement.

La valeur de r étant l'enfoncement rémanent obtenu en appliquant puis en relâchant la force F1.

La valeur de dureté est alors donnée par la formule suivante :

  • ·          Échelle B, E et F



  • ·          Échelle C



Une unité de dureté Rockwell correspondant à une pénétration de 0,002 mm.

Les différentes échelles

Échelle

Symbole

Pénétrateur

Valeur de la force totale F0 + F1 (N)

Application

A

HRA

Cône de diamant de section circulaire à pointe arrondie sphérique de 0,2 mm

588,6

Carbure, acier et en épaisseur mince

B

HRB

Bille d'acier de 1,588 mm (1/16 de pouce) de diamètre

981

Alliage de cuivre, acier doux, alliage d'aluminium
Matériaux ayant une résistance à la rupture comprise entre 340 et 1 000 MPa

C

HRC

Cône de diamant de section circulaire à pointe arrondie sphérique de 0,2 mm

1 471,5

Acier, fonte, titane

Matériau ayant une dureté résistance à la rupture supérieure à 1 000 MPa

D

HRD

Cône de diamant de section circulaire à pointe arrondie sphérique de 0,2 mm

981



E

HRE

Bille d'acier de 3,175 mm (1/8 pouce) de diamètre

981

Fonte, alliage d'aluminium et de fonte

F

HRF

Bille d'acier de 1,588 mm de diamètre

588,6

Alliage de cuivre recuit, fine tôle de métal.

G

HRG

Bille d'acier de 1,588 mm de diamètre

1 471,5

Cupro-nickel, alliage cuivre-nickel-zinc


Les deux échelles les plus utilisées sont les échelles B et C.

Dureté Rockwell superficielle

Ces échelles sont utilisées pour des produits très minces et pour la mesure de dureté de revêtements.

Les deux échelles utilisées sont l'échelle N (cône de diamant) et T (bille en acier). Dans les deux cas, la charge initiale (F0) est de 29,4 N. Chaque échelle peut être utilisée en utilisant une charge totale de 147 N, 294 N ou 441 N. On notera qu'il existe également des échelles W (bille de diamètre 3,175 mm), X (bille de diamètre 6,350) et Y (bille de diamètre 12,70 mm).

Dans ce cas, une unité de dureté Rockwell correspond à un enfoncement de 0,001 mm.

Pour les échelles N et T, la dureté est donnée par la formule :

Échelle

Symbole

Pénétrateur

Valeur de la force totale F0 + F1 (N)

N

HR15N

Cône de diamant de section circulaire à pointe arrondie sphérique de 0,2 mm

15

N

HR30N

Cône de diamant de section circulaire à pointe arrondie sphérique de 0,2 mm

30

N

HR45N

Cône de diamant de section circulaire à pointe arrondie sphérique de 0,2 mm

45

T

HR15T

Bille d'acier de 1,588 mm de diamètre

15

T

HR30T

Bille d'acier de 1,588 mm de diamètre

30

T

HR45T

Bille d'acier de 1,588 mm de diamètre

45



T

HR15Y

Bille d'acier de 12,7 mm de diamètre, utilisée principalement pour les revêtements de type abradables

147



Comparaison entre les méthodes par pénétration

Type d'essai

Préparation de la pièce

Utilisation principale

Commentaire

Brinell

La surface de la pièce ne nécessite pas une préparation extrêmement soignée (tournage ou meulage).

En atelier

La méthode ayant la mise en œuvre la plus facile des trois méthodes.

Rockwell

Bonne préparation de surface (au papier de verre OO par exemple). La présence de rayures donne des valeurs sous estimées.

En atelier

L'essai est simple et rapide.

Convient bien pour des duretés plus élevées (supérieures à 400 Brinell). Elle est plutôt utilisée pour les petites pièces (il est nécessaire que la pièce soit parfaitement stable).
La dureté Rockwell présente l'inconvénient d'avoir une dispersion relativement importante.

Vickers

État de surface très soigné (on obtient de petites empreintes, la présence d'irrégularité gène la lecture).

En laboratoire

C'est un essai assez polyvalent qui convient aux matériaux tendres ou très durs.

Il est utilisé généralement pour des pièces de petites dimensions.

Mesure de microdureté

Faits sous très faible charge, les essais de microdureté permettent des mesures très localisées (sur environ 100 µm2). À l'aide d'un microduromètre, on peut par exemple déterminer la dureté d'une phase donnée dans un échantillon polyphasé ou celle d'un échantillon très fragile et mince.

Annexes

Articles connexes

  • Dureté Vickers
  • Dureté Brinell
  • Dureté Rockwell
  • Dureté Knoop
  • Dureté Shore - Duromètre Shore
  • Pénétrabilité à l'aiguille
  • Ductilité
